250TRシートカウル

まさです、
私事ですが、髪切りました、
チャリ部のみきちゃん、美容師なんでいつもお世話になってます、

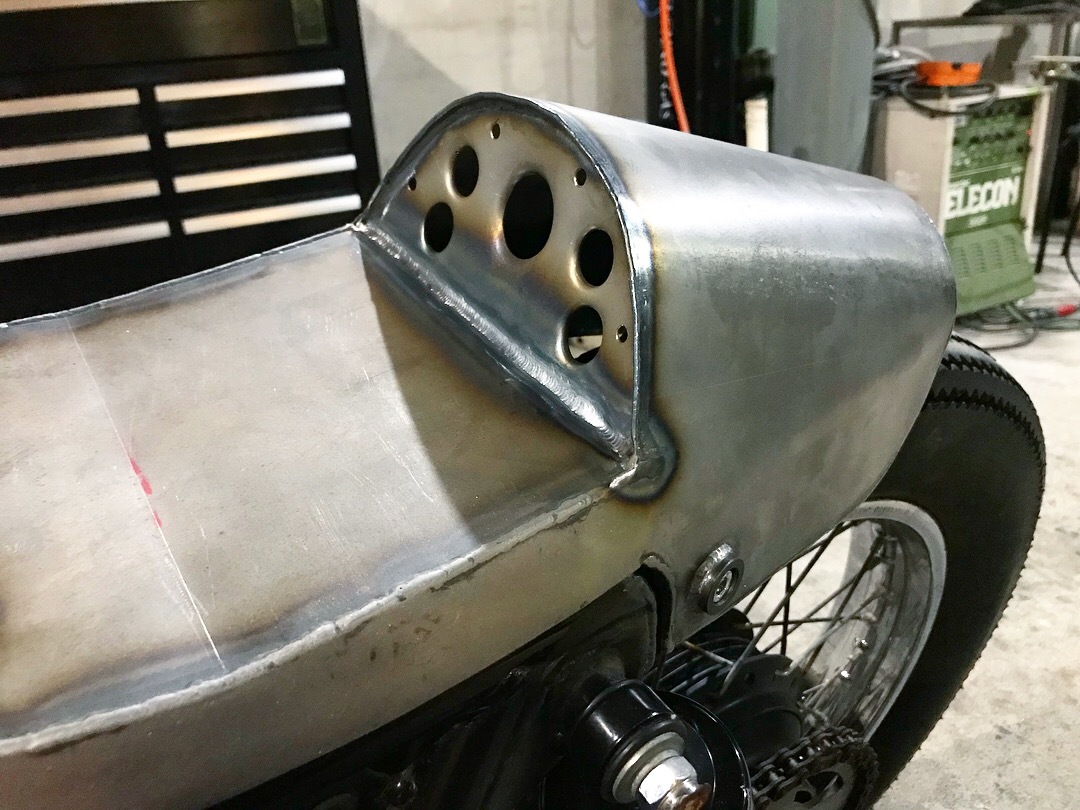

ほんで、250TRの製作中だったシートカウルができました、
背板部分はオーナーの希望で、穴あけ、プレス加工、フチの部分も同じく、
打ち抜いた風にしたいとのことでしたのでこんな感じ、周りの小さい穴はリベットを打ち込む穴です、
ちなみにうち、まだプレス機もってません、でも今回はなんとか自社内でこなしました、
アイデア次第でなんとでもなります、大事なのは考えること、モノをつくる力が試されます、
お金もらってやってますので、「できませんでした」は無しですね、
板の断面が見えるのも嫌でしたので、
こんなかんじで断面をぐるっと折り返し風にしてあります、
前述の穴あけのプレスや断面に対してのこういった処理は同じ厚みの板に対して製作物の強度も増します、
背板のフチの折り曲げに関しては溶接の際の歪み防止にもなります、
実際にリベットで打つのも考えましたが全て溶接してリベットは「~風」に一役買ってもらうことにしました、
